常見的管道檢漏有哪些方法？泄漏檢測技術成為管道安全運行必須首先解決的關鍵問題，管道運輸不同形態物質時,檢測管道泄漏的方法也不相同,以下對運輸氣體、液體的管道檢漏方法進行分類介紹。一起和量化檢測來看看吧！
1、直接觀察法此種方法是依靠有經驗的管道工人或經過訓練的動物巡查管道。通過看、聞、聽或其他方式來判斷是否有泄漏發生。近年美國OILTON公司開發出一種機載紅外檢測技術。由直升飛機帶一高精度紅外攝像機沿管道飛行,通過分析輸送物資與周?chē)寥赖募?xì)微溫差確定管道是否泄漏。利用光譜分析可檢測出較小泄漏位置。這種方法可用于長管道,微小泄漏的檢測,其缺點是對管道的埋設深度有一定的限制。據有關資料介紹,當直升機的飛行高度為300 m時,管道的埋設深度應當在6 m之內。
2、管內智能爬機爬機在管道工業中廣泛使用,如果配置各種傳感器，就能組成智能爬機檢測系統。目前利用爬機可以檢測管內的壓力、流量、溫度以及管壁的完好程度。爬機分為2類:超聲波檢測器和漏磁通檢測器。應用較多的是漏磁通檢測器,即將爬機放入管內,它就會在流體的推動下運動到下游,同時收集有關管內流動和管壁完好程度的信息。對記錄在爬機內的數據進行處理后,可以得到很多信息,同時也可以判斷管道是否泄漏。國外此項技術己經比較成熟,并用于各種管道當中。它的作用不僅在于泄漏檢測,而且是綜合型的管道檢測系統。
3、探測球法基于磁通、超聲、渦流、錄像等技術的探測球法是20世紀80年代末期發展起來的技術,將探測球沿管線內進行探測,利用超聲技術或漏磁技術采集大量數據,并將探測所得數據存在內置的專用數據存儲器中進行事后分析,以判斷管道是否被腐蝕、穿孔等,即是否有泄漏點。該方法檢測準確,精度較高,缺點是探測只能間斷進行,易發生堵塞、停運的事故,而且造價較高。
4、超聲波技術測定流量檢漏超聲波測定流量的檢漏是一種比較經濟、方便和易于安裝維護的技術。首先,將管道分成若干部分,每一部分都安裝上超聲波流量測定裝置以測定這部分管道流進的和流出的體積流量,同時測定管道溫度和環境溫度、聲波在管道內流體的傳播速度等參數。然后,根據體積平衡原理并應用計算機軟件模型處理管道各個部分所有參數的測定結果,分析和比較管道輸送中分別在泄漏時和正常運行時的參數狀況,由此診斷和確定管道泄漏量和泄漏點位置。

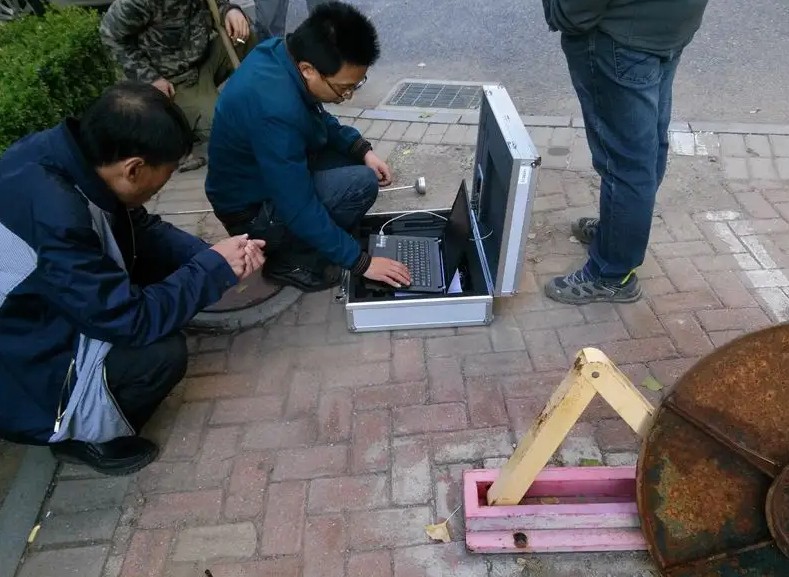

通常,較短的處理周期表明了一個較大的泄漏點,較長的處理周期表明了一個較小的泄漏點。超聲波測定流量的檢漏系統與聲發射技術的管道泄漏檢測系統類似,都是在管道外部安裝非破壞性的設備或器件的檢漏技術。超聲波測定流量的檢漏系統已經成功地應用于城市供水管道系統中的泄漏狀況診斷。除此之外,還有便攜式的超聲波管道檢漏系統,可供有經驗的技術人員佩戴超聲波耳機并在現場沿著地下管道線路巡檢使用,同樣具有比較準確的漏點定位能力。
5、基于模型的方法
建立管道的實時動態模型,利用模型對管道系統的參數進行在線估算,將估算結果按照特定的算法處理來進行泄漏故障診斷,這就是基于模型的方法的基本思想。這類方法首先需要建立管道的模型。根據建立模型的方法,可分為基于狀態估計的方法和基于系統辨識的方法。
